I. BUAT JARINGAN 2 PC
- 2 PC DENGAN MENGGUNAKAN KABEL STRAIGHT
Setelah di running hasilnya sebagai berikut :
1. PING DARI PC-2 KE PC-2 (Dirinya sendiri) DENGAN IP=192.168.0.3 HASILNYA SEBAGAI BERIKUT :
2. PING DARI PC-2 KE PC-3 DENGAN IP=192.168.0.4 HASILNYA SEBAGAI BERIKUT :
3. PENGIRIMAN DATA DENGAN (PACKET TRACER)
Teryata setelah diuji secara logika dengan menggunakan packet tracer, jaringan 2 PC ini tidak dapat mengirim data dari PC-2 ke PC-3 ataupun sebaliknya. Pernyataan ini dapat dilihat dari gambar 3.1. diatas.
- PC DENGAN MENGGUNAKAN KABEL CROSS
Setelah di running hasilnya sebagai berikut :
1. PING DARI PC-0 KE PC-0 (dirinya sendiri) DENGAN IP=192.168.0.1 HASILNYA SEBAGAI BERIKUT :

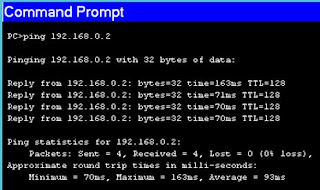

2. PING DARI PC-0 KE PC-1 DENGAN IP=192.168.0.2 HASILNYA SEBAGAI BERIKUT :
3. PENGIRIMAN DATA (PACKET TRACER)
Setelah diuji dengan packet tracer jaringan 2 PC dengan kabel cross ternyata sukses dalam pengiriman data dari PC-0 ke PC-1. Pernyataan tersebut dapat dilihat pada gambar diatas.
KESIMPULAN :
- Untuk kabel straight
a. Jika dari PC-2 di ping ke PC-2 dan PC-3 maka hasilnya “Request time out”. Maka jaringan tersebut tidak tersambung.
b. Begitu juga sebaliknya jika dari PC-3 di ping ke PC-2 , maka hasilnya “Request time out”. Berarti jaringan tersebut juga tidak tersambung.
c. Untuk pengiriman data dengan kabel straight dari PC-2 ke PC-3 tidak bisa terkirim, begitu juga sebaliknya.
- Untuk kabel cross
a. Jika dari PC-0 di ping ke PC-0 dan PC-1, maka hasilnya “Reply from 192.168.0.1: bytes=32 time=47ms TTL=128”, berarti jaringan tersebut tersambung.
b. Begitu juga sebaliknya jika dari PC-1 di ping ke PC-0, maka hasilnya “Reply from 192.168.0.1: bytes=32 time=47ms TTL=128”, berarti jaringan tersebut juga tidak tersambung.
c. Untuk pengiriman data dengan kabel cross dari PC-0 ke PC-1 dapat terkirim, begitu juga sebaliknya.
Kesimpulannya jika jaringan 2 PC menggunakan kabel straight maka jaringan tersebut tidak akan tersambung. Seballiknya jika jaringan dengan 2 PC menggunakan kabel cross maka jaringan tersebut akan tersambung.
II. BUAT JARINGAN DENGAN HUB dan SWITCH
- 5 PC DENGAN 1 HUB
- PING DARI PC-0 KE PC-0 (DIRINYA SENDIRI) DENGAN IP=192.168.0.1 HASILNYA SEBAGAI BERIKUT :
- PING DARI PC-0 KE PC-1 DENGAN IP=192.168.0.2 HASILNYA SEBAGAI BERIKUT :
- PING DARI PC-0 KE PC-2 DENGAN IP=192.168.0.3 HASILNYA SEBAGAI BERIKUT :
- PING DARI PC-0 KE PC-3 DENGAN IP=192.168.0.4 HASILNYA SEBAGAI BERIKUT :
- PING DARI PC-0 KE PC-4 DENGAN IP=192.168.0.5 HASILNYA SEBAGAI BERIKUT :
- UJI PENGIRIMAN DATA (PACKET TRACER)
- 5 PC DENGAN 1 SWITCH
- PING DARI PC-0 KE PC-0 (dirinya sendiri) DENGAN IP=192.168.0.1 HASILNYA SEBAGAI BERIKUT :
- PING DARI PC-0 KE PC-1 DENGAN IP=192.168.0.2 HASILNYA SEBAGAI BERIKUT :
- PING DARI PC-0 KE PC-2 DENGAN IP=192.168.0.3 HASILNYA SEBAGAI BERIKUT :
- PING DARI PC-0 KE PC-3 DENGAN IP=192.168.0.4 HASILNYA SEBAGAI BERIKUT :
- PING DARI PC-0 KE PC-4 DENGAN IP=192.168.0.5 HASILNYA SEBAGAI BERIKUT :
- UJI PENGIRIMAN DATA (PACKET TRACER)
KESIMPULAN :
- Jaringan 5 PC dan 1 switch setelah di ping dari PC-0 ke PC-0, PC-1,PC-2,PC-3, PC-4 maka hasilnya “Reply from 192.168.0.1: bytes=32 time=47ms TTL=128”. Jika begitu baerarti jaringan tersebut sukses.
- Setelah di uji di packet tracer, pengiriman data dengan jaringan 5 PC dan 1 switch dapat terkirim. Karena menggunakan kabel straight.
III. BUAT JARINGAN SEPERTI DI LAB DENGAN HUB DAN SWITCH
A. JARINGAN MENGGUNAKAN HUB
Pada jaringan seperti diatas data yang dikirim dari PC-0 ternyata dapat dikirim ke semua clien dan juga server melalui kabel straight yang terhubung antar semua HUB, yang ditandai dengan titik hijau. Namun jika pada kabel straight yang ditandai dengan titik merah ternyata data yang dikirim dari PC-0 tidak dapat terikirim ke server.
B. JARINGAN MENGGUNAKAN SWITCH
Hasil dari uji di packet tracer semua data yang dikirim dari PC-2 dapat terkirim ke semua clien dan juga server. Data yang dikirim sangat cepat.
KESIMPULAN :
Pengiriman data melalui jaringan yang menggunakan switch sangat cepat dibandingkan dengan jaringan yang menggunakan HUB.
